Wireless Access Point Linksys WRT350N

Beberapa hal yang perlu diketahui dalam rangka mengoperasikan Wireless Access Point (WAP) Linksys WRT350N. Secara default, WRT350N mempunyai konfigurasi :
Local IP : 192.168.1.1
Username : admin
Password : admin
Web site : http://192.168.1.1/

Untuk melakukan setting, pilih salah satu, dengan eth0 atau wlan0. Tidak bisa dua-duanya sekaligus. eth0 membutuhkan IP statik, sementara wlan0 dengan cukup dengan IP dinamik.

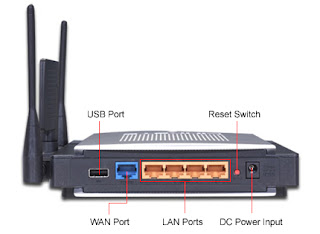

Jika menggunakan eth0 atau ethernet card, gunakan kabel UTP Straigh-through antara komputer dengan salah satu dari 4 port kuning (LAN Ports) yang terdapat pada di WRT350N. Jangan gunakan port biru atau WAN Ports. Jangan lupa TCP/IP komputer di konfigurasi dulu agar dalam satu subnet mask. Misal 192.168.1.10/24.

Jika menggunakan wlan0 atau wireless adapter, 1. ethernet card harus di-disabled atau dimatikan, 2. IP untuk wlan0 dibuat dinamik atau otomatis. Dengan wlan0, IP yang didapat dari WRT350N adalah 192.168.1.100.

Cara mereset Linksys WRT350N:
  1. Tekan tombol reset warna merah dekat jack adaptor selama beberapa saat hingga LED power berkedip-kedip. Jangan lepas tombol tersebut sebelum LED berkedip atau blinking.
  2. Dengan menggunakan Laptop atau desktop yang sudah dilengkapi wireless adapter (jangan lupa di-ON-kan dulu ya... dan set IP secara otomatis), anda bisa melakukan konfigurasi, termasuk mengganti IP Address sesuai kehendak anda.
  3. Gunakan web browser, masukkan alamat IP default dari Linksys WRT350N, yaitu http://192.168.1.1/.
  4. Tidak perlu melakukan konfigurasi sebuah Wireless Access Point menggunakan kabel UTP, cukup dengan wireless adapter.
Kalau suatu saat gak bisa akses http://192.168.1.1/ padahal IP-nya dah bener, cabut aja power WAP lalu tancepin lagi.

Untuk melakukan setup, yang perlu diperhatikan adalah menu:
1. Setup -> Basic Setup

2. Wireless -> Basic Wireless Settings :
a. Wireless Configuration : Manual (other : Wi-Fi Protected Setup)
b. Network Mode : Mixed (others : BG-Mixed, Wireless-G Only, Wireless-B Only, Wireless-N Only, Disabled)
c. Network Name (SSID) : ......
d. Radio Band : Wide - 40 MHz Channel (Others : Auto, Standard - 20 MHz Channel)
e. Wide : 3 (Others : 4, 5, 6, 7, 8, 9)
f. Standar Channel : Auto (Others : 1 - 2.412GHz, 2 - 2.417GHz, 3 - 2.422GHz, 4 - 2.427GHz, 5 - 2.432GHz, 6 - 2.437GHz, 7 - 2.422 GHz, 8 - 2.447GHz, 9 - 2.452GHz, 10 - 2.457GHz, 11 - 2.462GHz
g. SSID Broadcast : Enabled (Other : Disabled)

Untuk pengujian koneksi ke Internet
1. Masuk ke web based management
2. Administration -> Diagnostics -> masukkan IP or URL Address : 192.168.11.1.
Tunggu beberapa saat untuk melihat hasinya. Kira-kira hasilnya sbb :

PING 192.168.11.1 (192.168.11.1): 24 data bytes
32 bytes from 192.168.11.1: icmp_seq=0 ttl=64 time=65.3 ms
32 bytes from 192.168.11.1: icmp_seq=1 ttl=64 time=60.1 ms
32 bytes from 192.168.11.1: icmp_seq=2 ttl=64 time=56.1 ms
32 bytes from 192.168.11.1: icmp_seq=3 ttl=64 time=152.1 ms
32 bytes from 192.168.11.1: icmp_seq=4 ttl=64 time=14.3 ms
--- 192.168.11.1 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 14.3/69.5/152.1 ms

3. Tes PING ke Gateway dengan memasukkan IP 202.46.3.65. Kira-kira hasilnya sbb :
PING 202.46.3.65 (202.46.3.65): 24 data bytes
32 bytes from 202.46.3.65: icmp_seq=0 ttl=254 time=13.9 ms
32 bytes from 202.46.3.65: icmp_seq=1 ttl=254 time=53.1 ms
32 bytes from 202.46.3.65: icmp_seq=2 ttl=254 time=8.4 ms
32 bytes from 202.46.3.65: icmp_seq=3 ttl=254 time=19.1 ms
32 bytes from 202.46.3.65: icmp_seq=4 ttl=254 time=53.1 ms
--- 202.46.3.65 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 8.4/29.5/53.1 ms

4. Tes PING ke situs luar, isal www.detik.com. Kira-kira hasilnya sbb :
PING detik.com (202.158.66.92): 24 data bytes
32 bytes from 202.158.66.92: icmp_seq=0 ttl=55 time=10.7 ms
32 bytes from 202.158.66.92: icmp_seq=1 ttl=55 time=22.5 ms
32 bytes from 202.158.66.92: icmp_seq=2 ttl=55 time=64.0 ms
32 bytes from 202.158.66.92: icmp_seq=3 ttl=55 time=116.2 ms
32 bytes from 202.158.66.92: icmp_seq=4 ttl=55 time=55.1 ms
--- detik.com ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 10.7/53.7/116.2 ms
