Cara akses ke HP BladeSystem c3000 Enclosure via Web

Untuk melakukan pengaturan dan pemantauan HP BladeSystem c3000 Enclosure dapat dilakukan melalui beberapa cara, diantaranya melalui web browser dan melalui Insight Display. Pada kesempatan ini akses ke HP BladeSystem Enclosure akan menggunakan web browser. Untuk itu dibutuhkan koneksi antara komputer dengan Enclosure. Koneksi menggunakan kabel UTP dan Ethernet Switch. Pasang kabel UTP ke Enclosure melalui port iLO/Onboard Administrator Port di panel bagian belakang Enclosure.

Selain itu yang perlu disiapkan adalah:
  1. Ethernet Switch
  2. Laptop yang bisa menjalankan web browser IE dan memiliki IP Address se-subnet dengan Enclosure.
  3. Kabel UTP antara Laptop dan Switch Ethernet.
  4. IP Address untuk iLO/Onboard Adm Port. IP harus se-subnet dengan Laptop. iLO = Integrated Lights-Out

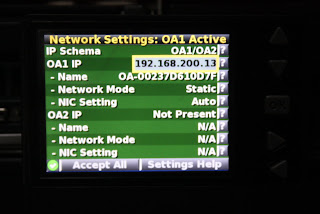

Cara men-setting IP Address Enclosure dilakukan dengan memanfaatkan Insight Display beserta tombol-tombolnya. Tombol yang tersedi memang tidak banyak, yaitu panah atas, panah bawah, OK, panah kanan dan panah kiri. Namun ini sudah cukup bagi kami untuk men-setting. Langkah-langkah yang dilakukan untuk men-setting IP Address Enclosure adalah sbb :
  1. Keluarkan Insight Display dari Enclosure dengan cara menekannya, bukan menariknya. Kemudian swing ke atas.
  2. Masuklah ke Main Menu
  3. Pilih Enclosure Settings
  4. Pilih OA1 Info - Actv
  5. Pilih OA1 IP
  6. Pilih Static untuk Network Mode
  7. Masukkan IP Address untuk OA1 IP, Mask dan Gatewy menggunakan panah atas dan panah bawah
  8. Tunggu hingga pesan "Initializing..." menghilang
  9. Pilih Accept lalu Accept All lalu Accept All lagi hingga kembali ke Main Menu
Sekarang Enclosure sudah memiliki IP Address. Silahkan cek koneksinya dengan perintah baris PING dari Laptop.

Setelah proses ini selesai, langkah selanjutnya adalah :
  1. Memanfatkan Enclosure DVD Drive agar bisa digunakan oleh Server Blade
  2. Menginstalasi Linux ke Server Blade, lewat SUV Cable dan iLO/Onboard Administrator Port
  3. Men-setting IP Address Server Blade, NIC1 atau NIC2
  4. Memanfaatkan port Ethernet yang berada di bagian belakang Enclosure (Enclosure/Onboard Administrator Link Module) sebagai sarana koneksi antara Server Blade ke jaringan komputer
Keempat langkah ini akan dijelaskan secara terpisah-pisah.
